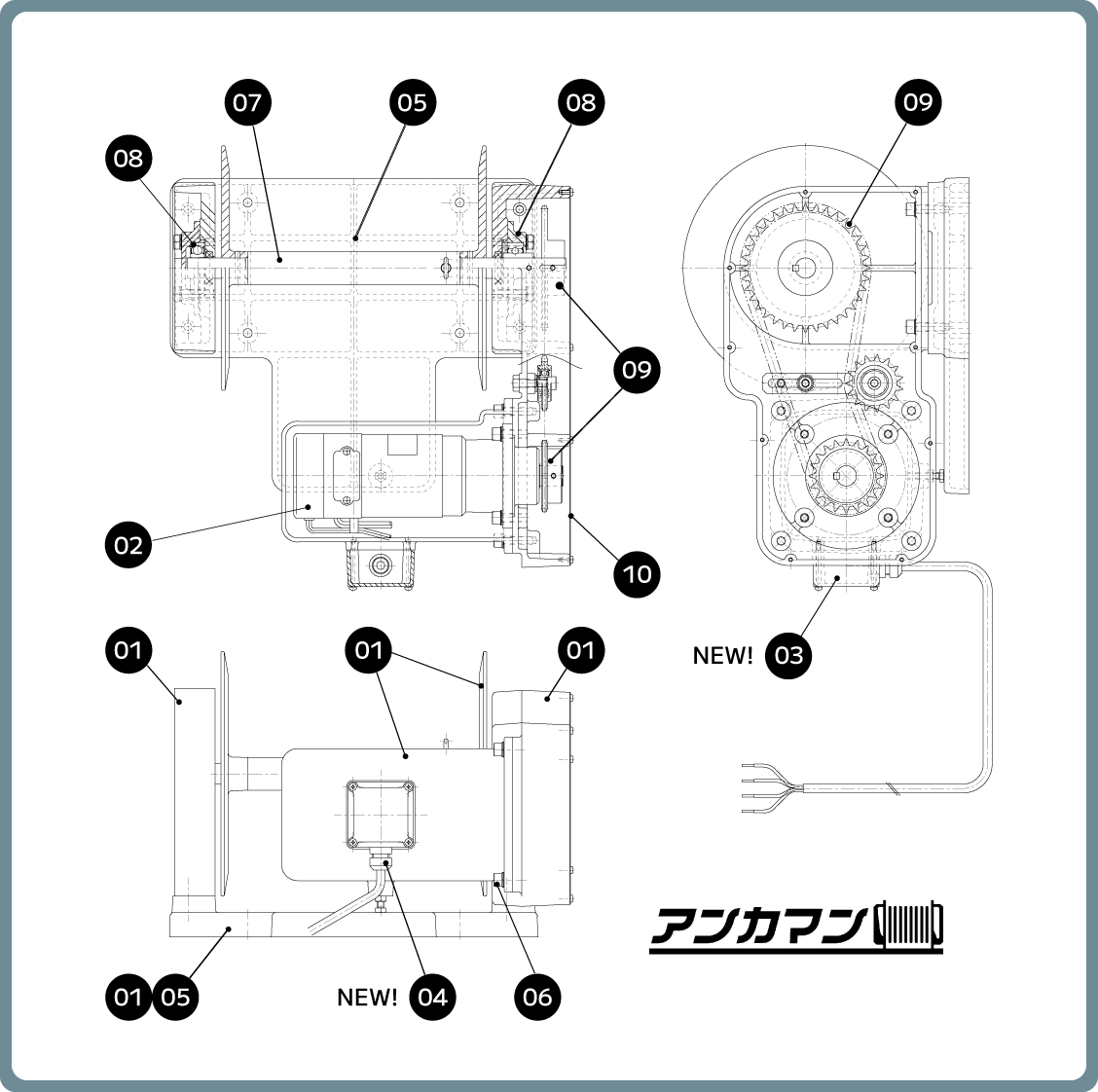

01ボディ材質 アルミニウム合金鋳物AC７Aタイプ

強度や伸び、靭性がよく、耐食性と陽極酸化処理性が最も優れている素材

アンカマンは航行中海水のしぶきを浴びる環境にある為、塩や雨水にさらされ続けても錆びない、腐食しない素材を適用しております。ステンレス板を曲げた素材では、数年で錆びが張り付き茶色に変色し腐食していきます。アンカマンは40年経過しても錆びや腐食は全くございません。

02DCギヤードモータ特注品

電磁ブレーキ付減速機一体型直流モータ ユニテック株式会社製

40年前から使用環境に合わせて改良を続けている特注モータ。電磁ブレーキ（三木プーリ製）は過酷な環境を考慮し、通常よりワンランク上の保持力がある物を使用。その他グリスの種類や量にまでこだわっております。アルミ合金鋳物にて収まっておりますが、外装には黒染塗装をほどこし、⾧期間錆びや腐食の無いように徹底しております。

03電子ブザー

安全に配慮した注意喚起用の電子ブザー テクノ株式会社製

巻上下動作中やブレーキを開放している状態の時に、電子ブザーが鳴るようになりました。アンカマン動作中はドラムが回転する為、周りの人に注意をうながす効果があります。巻上下が停止中でもブレーキが切になっているとドラムが自重で回転する状態になります。そんな時にも電子ブザーが鳴り続ける為、ブレーキの入れ忘れや思わぬ事故の防止にも繋がります。※DXPタイプのみ

04メタルケーブルグランド高防水タイプ

保護等級IP68 の高防水型金属製ケーブルグランド タカチ電機工業製

【素材】キャップ・コネクタ本体・ナット=真鍮/ニッケルメッキ、保護等級：IP68 1bar/30min（ 水深10mに 30分相当の防水）
【使用温度範囲】-40℃～＋100℃ ※DXPタイプのみ

05本体ベースの構造

本体ベース裏面はワッフル状にリブを配置

アンカマンには高波や根がかりにより、船体重量以上の負荷や急な衝撃が加わる場合がございます。素材の伸びや靭性による柔軟性と、リブ構造による強度補強のバランスで衝撃や負荷を受け止めます。発売して40年間一度も腐食や割れた事例はございません。

06ステンレスSUS316製キャップボルト

耐食性、耐薬品、耐熱性を持った高耐久ボルト使用

アンカマンのメンテナンス作業にて、ボルトを緩めたり締めたりする事を想定して、ネジ山を潰さないような強度と耐食性のある素材を選定しております。
塩水噴霧試験により一般的なステンレスと比べた結果、塩に強く耐食性が数倍ある結果が出ております。

07回転軸

ステンレスＳＵＳ３０４製削り出し極太シャフト

素材外周を直径40mm のh7 精度で研磨仕上げし、両端をドラムガイド挿入用に同じくh7 精度にて切削しております。同芯度も0.06mm 以内に収めており、ブレの無い滑らかな回転を実現しております。

08軸受 ベアリングユニット・ベアリング

ベアリング製造の国内トップメーカーNTN株式会社製

軸受箱は一般構造用圧延鋼材を精密溶断して製作しており、一般の鋳鋼製に比べ高い強度特性を持つベアリングユニット。サイドのニップルによりグリスを注入する事が出来ます。ベアリングはラジアル荷重、両方向のアキシアル荷重、又はそれらの組み合わせである合成荷重を受けることが可能。高速回転に最適なグリ－スを封入した密封形両シールド玉軸受を採用しております。

09歯車・チェーン

♯40 採用の駆動部スプロケット、ローラーチェーン KANA製

材質は機械構造用炭素鋼、歯先焼入は歯先高周波焼入。安全率を高く見積り、サイズは40 番を採用しているので充分な強度がございます。

10フレームカバー

駆動部を保護するカバー ステンレス板SUS304製♯400 研磨品

400番に研磨しているため、鏡面に近い仕上げになっております。表面が滑らかなので錆びや汚れが付着しにくくなっています。

※経済情勢や仕入れの都合で
他の同等品を使用する場合がございます。
