製品案内PRODUCT

40周年記念特典はコチラ!!

電動アンカーリール

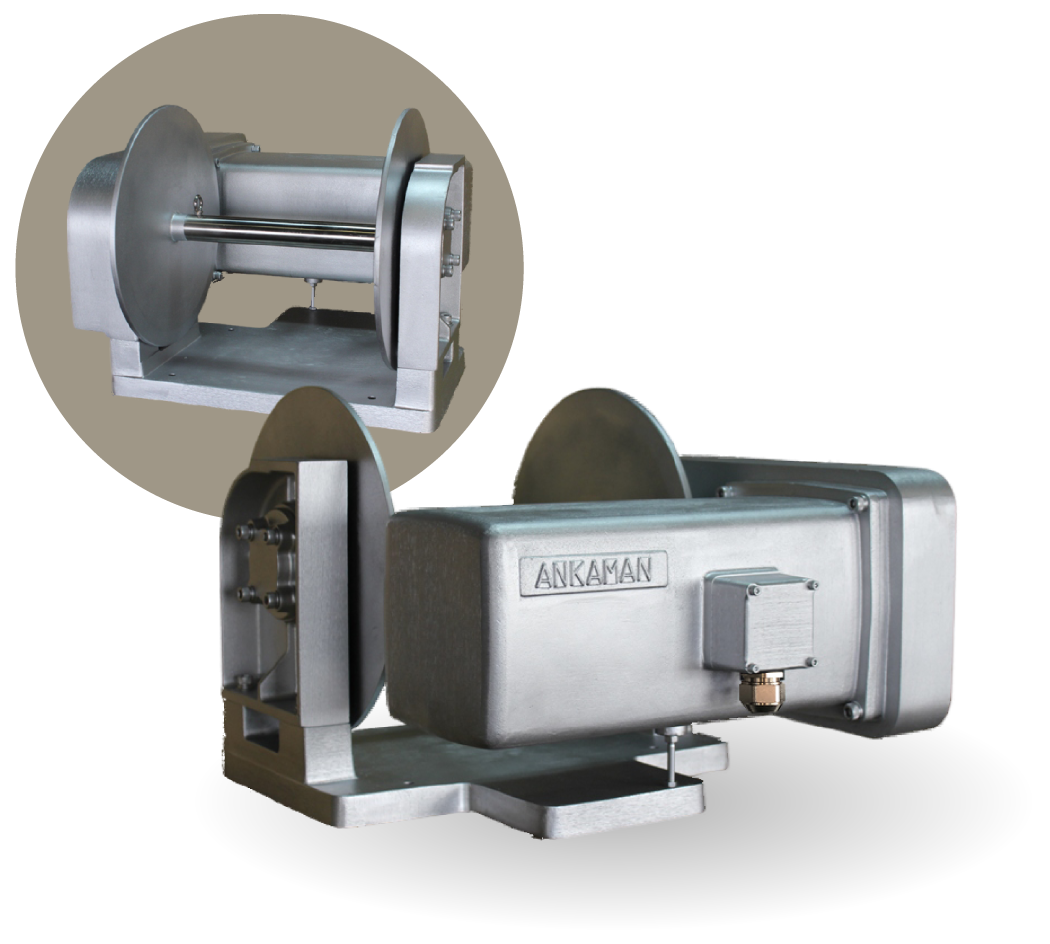

ARシリーズレギュラータイプ

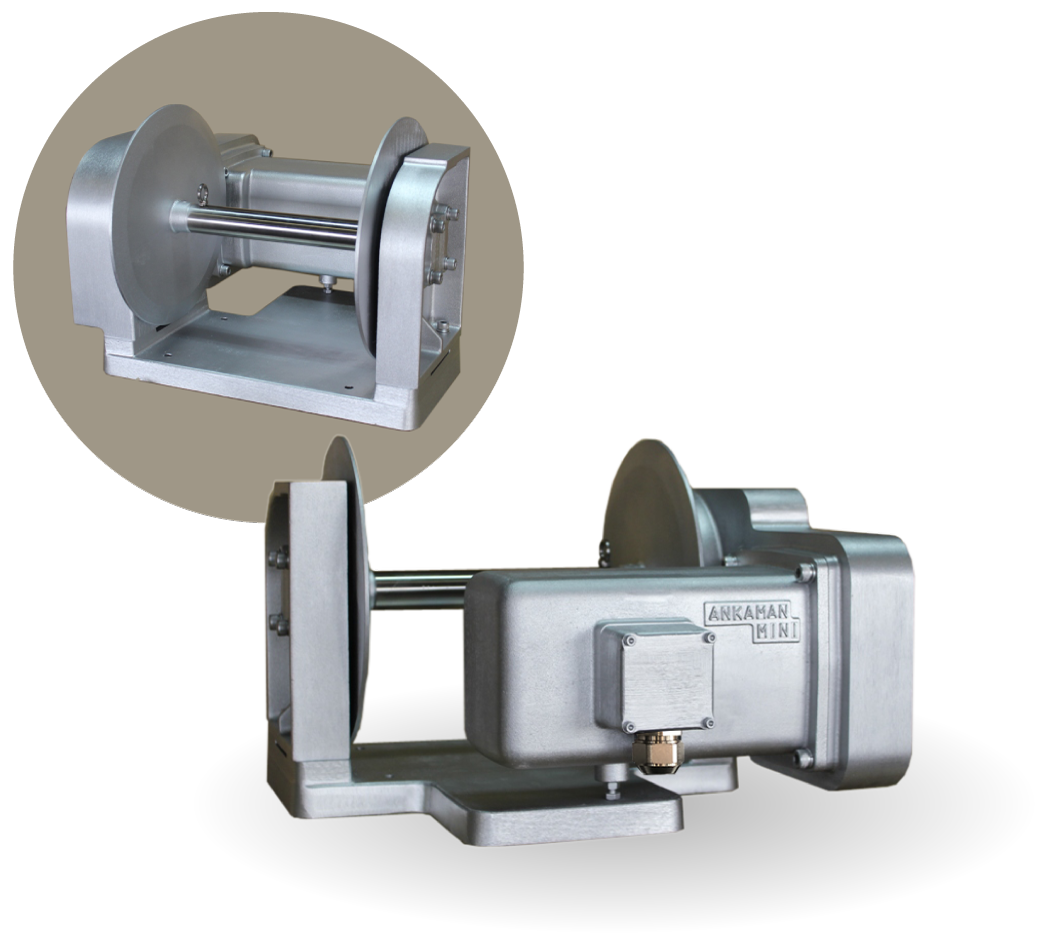

ARMシリーズミニタイプ
標準付属品
  • 電磁式スイッチ一式
    （電磁式スイッチ、マグネットコンタクタ、ブレーカ、本体コード6m、バッテリーコード6m、制御コード3m）
  • 押釦式スイッチ一式
    （押釦式スイッチ、ブレーカ、本体コード6m、バッテリーコード6m）

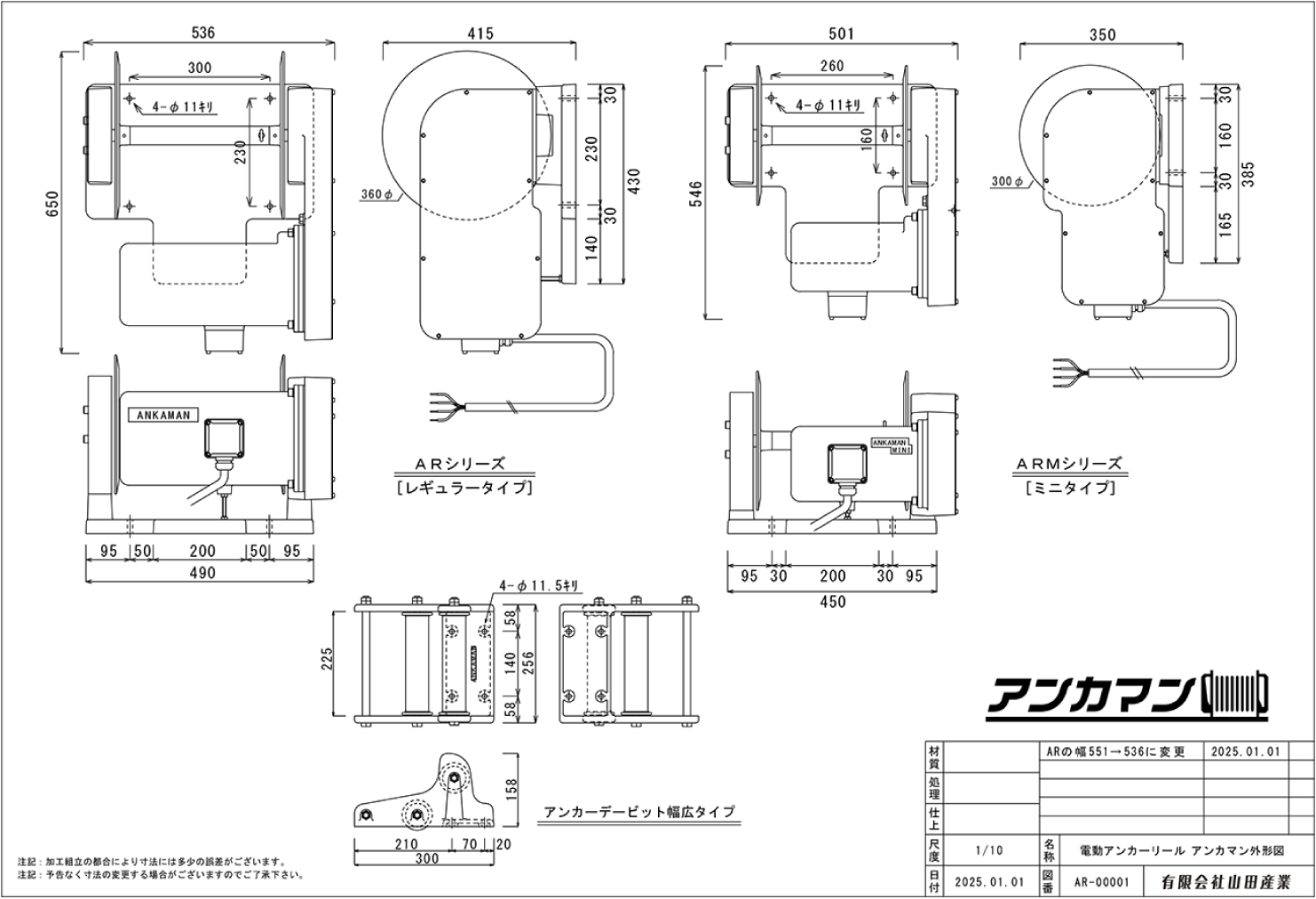

　画像をクリックすると拡大します。

※図面の寸法は製造の都合により
多少誤差がございます。

スイッチSWITCH

電磁式スイッチ

電源、ブレーキ、巻上下、インチング（寸動）が手軽にワンレバーで出来るようになりました。
付属のマグネットコンタクタ（三菱電機製）を用いてわずかな消費電流でアンカマンを制御します。
オプションでスイッチの増設が可能で、船首やフライングブリッジ等に何個でも増やせます。
付属のスイッチ本体は埋込形、直付形どちらかを選択できます。
※型式の末尾DXPタイプの標準付属品になります。

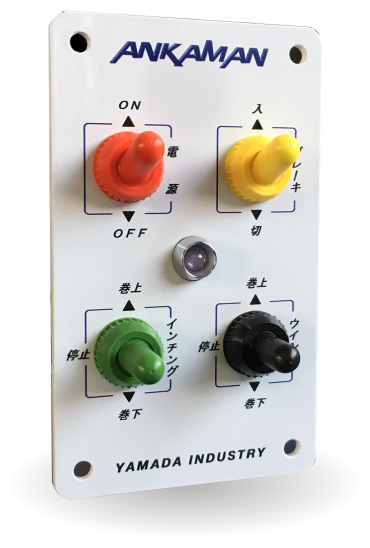

  • 埋込形

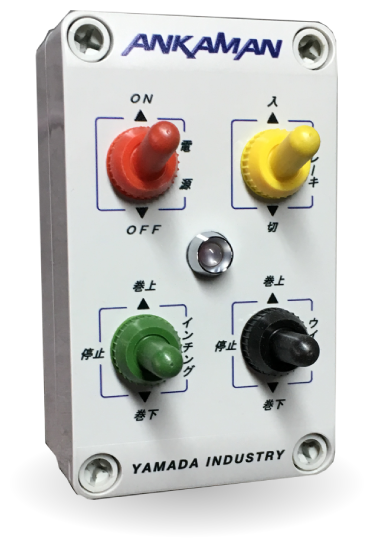

  • 直付形
仕様 埋込形 耐候性ウレタン塗装パネル（東レ製）、LED防水電源ランプ（IDEC製）、
シリコンゴム製レバーキャップ（パナソニック製）、特殊顔料印字
直付形 防水防塵ポリカーボネート製ボックス（タカチ電機工業製）、LED防水電源ランプ
（IDEC製）、シリコンゴム製レバーキャップ（パナソニック製）、特殊顔料印字
寸法 埋込形 W75×H125×D3（レバー部除く）
直付形 W75×H125×D50（レバー部除く）

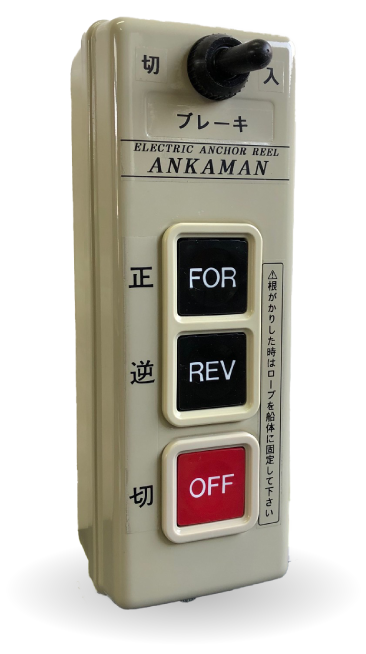

押釦式スイッチ

操作スイッチのコストパフォーマンス型。
基本操作が出来、価格面を出来るだけ抑えた押釦（押しボタン）式のスイッチになります。
※形式の末尾Xタイプの標準付属品になります。

仕様 本体スチール製（パナソニック製）、シリコンゴム製レバー
キャップ（パナソニック製）、防水シール
寸法 H180×W65×D58.5（レバー部除く）

仕様表

型 式
※注1		 DC
電源		 定格
電流		 定格
時間		 巻上速度 ブレーキ
強度		 錨一式重量
※注2		 ロープ収容量
※注3		 本体
重量		 備考
ARM - 2812X 12V 30A 30分間 32ｍ／min 2N・ｍ 10kg～20Kg 190ｍ（8φ） 40kg -
AR - 2812X 12V 39A 30分間 33ｍ／min 2N・ｍ 10kg～20Kg 200ｍ（10φ） 50kg -
ARM - 3312DXP 12V 39A 30分間 32ｍ／min 4N・ｍ 10kg～25Kg 190ｍ（8φ） 42kg ハイパワーモデル
AR - 3312DXP 12V 30A 30分間 33ｍ／min 4N・ｍ 10kg～25Kg 200ｍ（10φ） 52kg ハイパワーモデル
AR - 4524X 24V 25A 30分間 35ｍ／min 4N・ｍ 20kg～30Kg 200ｍ（10φ） 52kg -
AR - 5524DXP 24V 30A 30分間 35ｍ／min 6N・ｍ 20kg～35Kg 200ｍ（10φ） 55kg ハイパワーモデル

注1：末尾DXPタイプは電磁式スイッチ一式が標準付属しており、末尾Xタイプは押釦式スイッチ一式になります。
注2：錨一式重量は錨やアンカーチェーン、接続部材等の重しになる物を合わせた推奨重量になります。
注3：ロープ収容量は目安であり、アンカーチェーンをご使用の場合はその分を考慮に入れて設定して下さい。
◎各機種を更にパワーアップした仕様に改造出来ますので、お気軽にご相談ください。

オプション品OPTION

アンカーデービット
幅広タイプ

ローラー２本を斜めに配置することで摩擦抵抗を軽減します。
ローラーは225mmの幅があり、巻取したロープの片寄りを軽減します。
先端のシャフトにてアンカーの跳ね上がりを防止します。

仕様 アルミニウム鋳造品ＡＣ７Ａタイプ、ステンレス製ボルト
寸法 ※上部記載の図面をご参照ください。

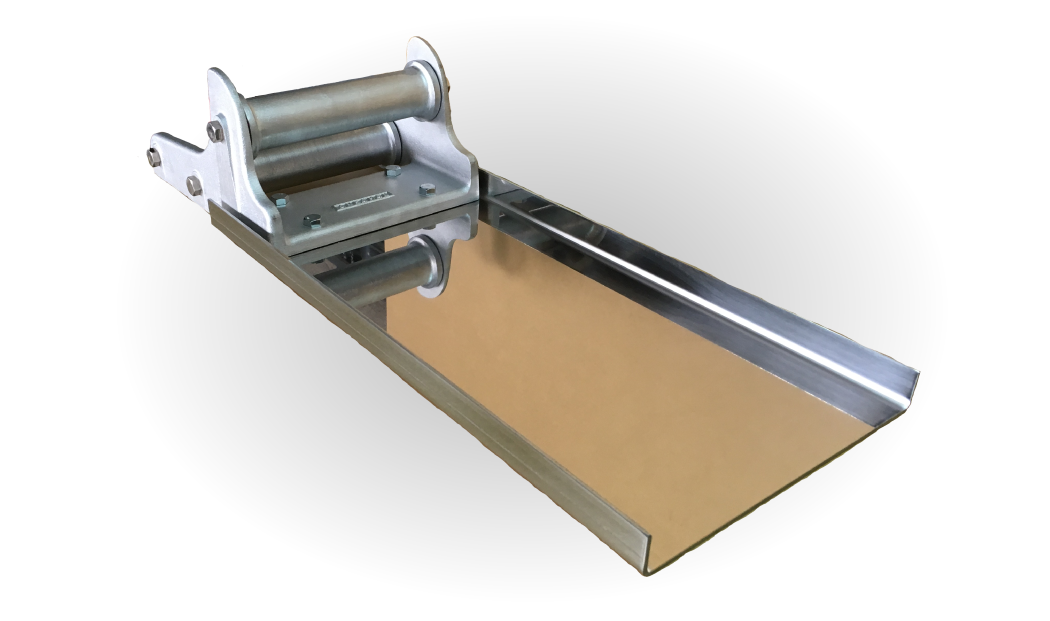

アンカーデービッド
ベース

アンカーデービット幅広タイプ用のステンレス製取付ベース。
コの字にプレスで曲げ強度を上げております。
※商品に写真のアンカーデービッドは含まれておりません。

仕様 ステンレス製＃400研磨仕上、取付用キリ穴4ヵ所
寸法 600×280×t5.0 サイズ指定可
